Hej alla!  Jag är ingenjör Wang från Rongminer.  Låt mig först introducera den övergripande arkitekturen för Antminer S19 Pro.  S19 Pro består huvudsakligen av 3 datorkort, 1 styrbräda, APW12 strömförsörjning och 4 kylfläktar, som visas i följande figur:

Låt oss sedan titta på arbetsstrukturen i S19 Pro: s interna datorkort

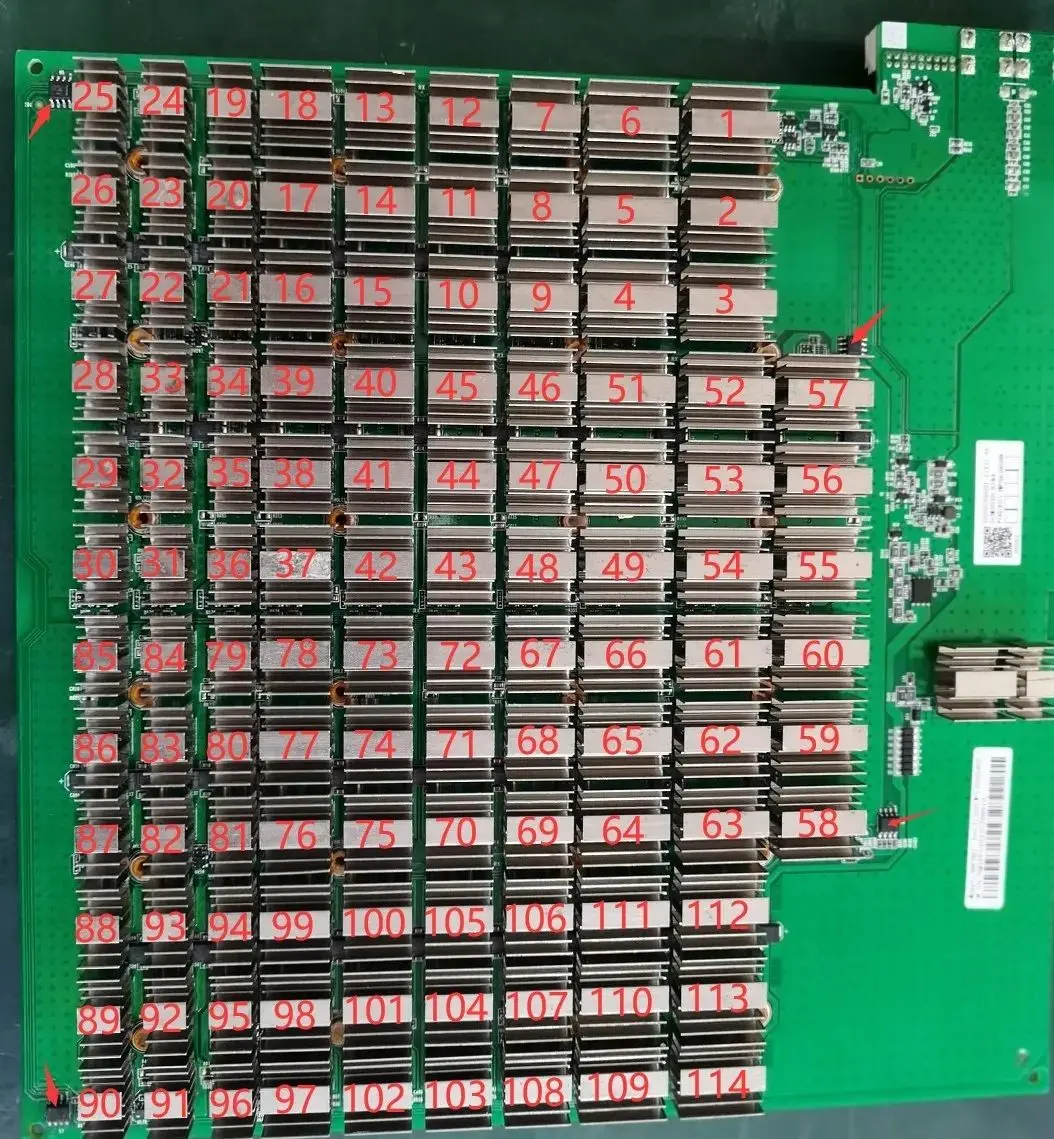

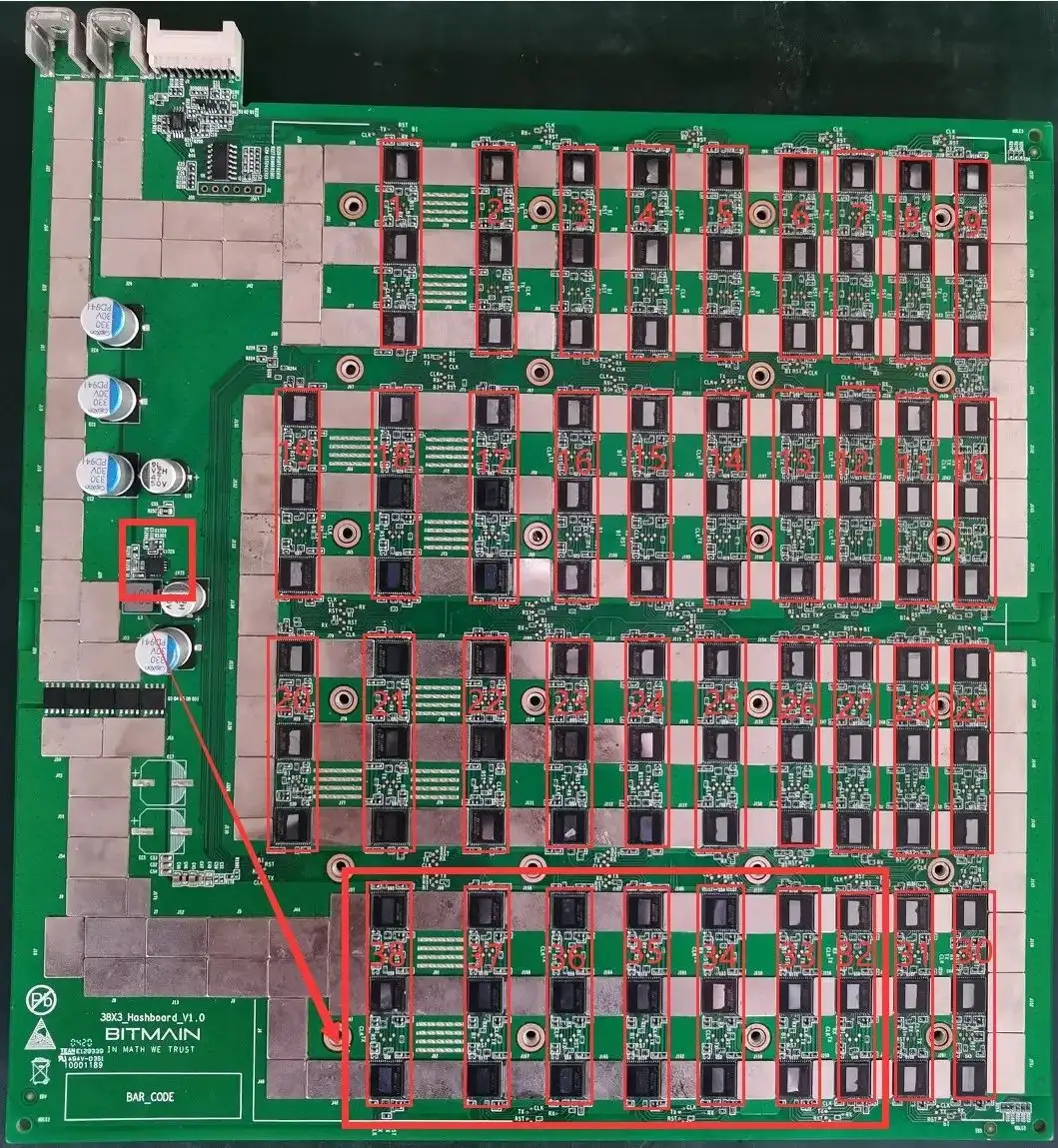

1. Antminer S19 Pro Computing Board består av 114 chips, uppdelade i 38 grupper (domäner), var och en bestående av 3 IC: er;  Driftspänningen för S19 Pro -chipet är 0,32V;  Den 38: e, 37: e, 36: e, 35: e, 34: e, 33: e och 32: e grupperna (totalt 7 grupper) drivs av 20V -utgången från Boost Circuit Q9 till utgång 1,8V till LDO, och de 31 till 1: a grupperna drivs av VDD 12.6V genom LDO för att tillhandahålla 1,8V.  Spänningen minskar med 0,32V för varje bakåtdomän.

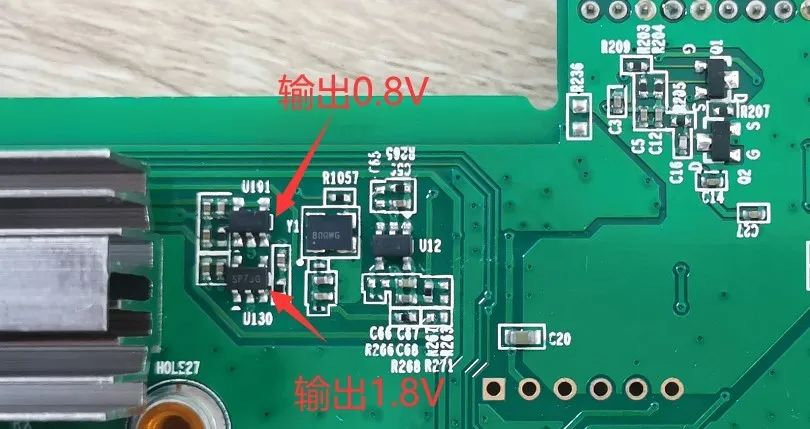

2. Alla 0,8V tillhandahålls av den lokala 1.8V -utgången via LDO, som visas i följande figur:

I själva verket, efter testning, presterar Antminer S19 Pro mycket bra när det gäller energiförbrukningsgrad, stabilitet och andra driftsförhållanden under de officiellt rekommenderade miljöförhållandena.  Om datorkortet fungerar inkluderar de vanligaste fenomenen rapportering 0, rapporteringsnummer och låg datorkraft.  I dessa situationer kan vi hantera dem på detta sätt --—

(1). När LCD-visningen av testfixturen visar "ASIC NG: (0)", mät först den totala spänningen för domänen och 20V-boost-kretsen, och använd sedan en kortslutningssond för att kortsluta RO-testpunkten och 1v8-testpunkten mellan den första och andra chips, och kör sedan chip-fyndprogrammet.  När man tittar på serieportloggen, om 0 -chips fortfarande finns just nu, kommer det att vara en av följande situationer:

a. Använd en multimeter för att mäta om spänningen vid testpunkterna 1v8 och 0v8 är 1,8V och 0,8V.  Om inte, kan det vara en abnormitet i 1,8V och 0,8V LDO -kretsar i denna domän, eller de två ASIC -chips i denna domän är inte lödda ordentligt.  De flesta av dem orsakas av kortkretsar i 0,8V och 1,8V patchfilterkondensatorer (mät motståndsvärdena för patchfilterkondensatorerna på framsidan och baksidan av PCBA);

b. Kontrollera om kretsarna i U2 & U3 & U4 är onormala, såsom virtuell lödning, etc.

c. Mät motståndet för R232 eller R233 med en multimeter för att se om det är inom 1 ohm och avläsningen hoppar inte.  Om inte, byt ut dessa två motstånd;

D.Check Om det finns några stift på det första chipet som inte har lödts ordentligt (det upptäcktes under underhåll att det finns tenn på stiften när de tittades från sidan, men när chipet togs bort konstaterades att stiften inte löddes alls.

(2). Om ett chip finns i steg 1, betyder det att det första chipet och den föregående kretsen är båda bra.  Använd en liknande metod för att felsöka efterföljande chips.  Exempelvis kortslutning 1v8 testpunkten och RO -testpunkten mellan de 38: e och 39: e chips.  Om loggen kan hitta de 38 chips, finns det inga problem med de första 38 chips;  Om 0 -chips fortfarande hittas, kontrollera först om 1v8 är normal.  Om det är normalt, har chips efter 38 problem.  Fortsätt att använda binär sökning tills det problematiska chipet hittas.  Förutsatt att det finns ett problem med det nionde chipet, när 1v8 och RO mellan n-1 och nth chips är kortslutna, kan N-1-chips hittas.  Men när 1v8 och RO mellan nth och n+1 -chips är kortslutna, kan inte hela chipet hittas.

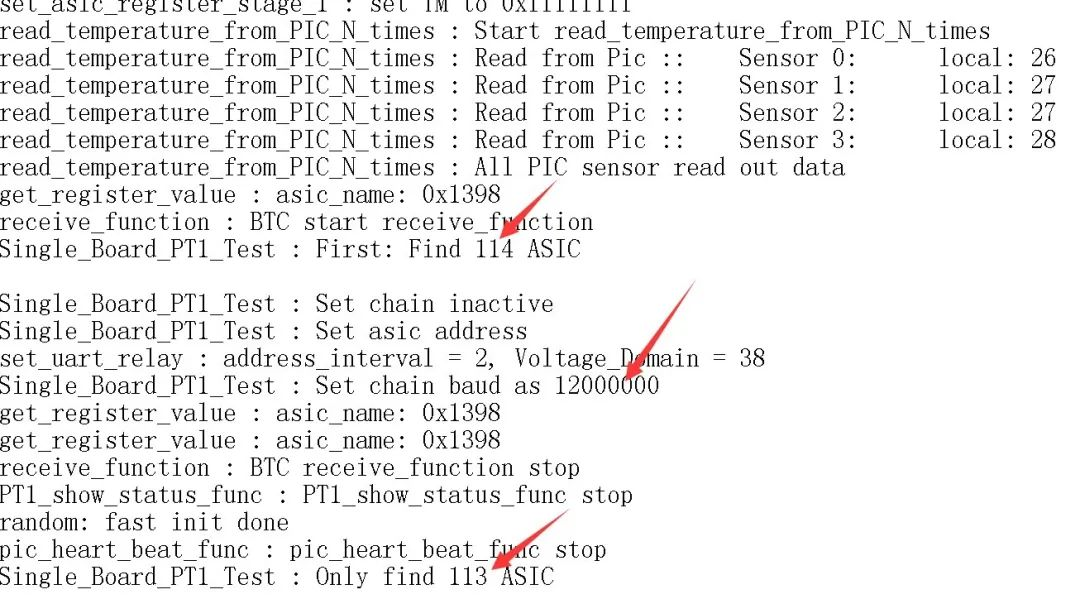

(3). När testfixturen LCD visar "ASIC 113: (Rapport 113)", indikerar det att operationskortet kan upptäcka 114 chips vid 115200 baudhastighet, men endast 113 chips hittades med 12 m baudhastighet, och ett chip hittades inte med 12 m baudhastighet.  Reparationsmetod: Med hjälp av den binära metoden, kortslutning av testpunkten 1v8 och RO-testpunkten mellan de 38: e och 39: e chips genom en kortslutningssond.  Om loggen kan hitta de 38 chips, är de första 38 chips bra;  Om det finns 47 kortslutningar och loggen rapporterar 46, betyder det att det 47: e chipet inte kan upptäckas och det finns inga problem med utseendet.  Generellt sett är det tillräckligt att ersätta det 47: e chipet.

(4). När du testar fixturens LCD -display "ASIC NG: (x, fast rapportering av ett visst chip)" finns det två situationer:

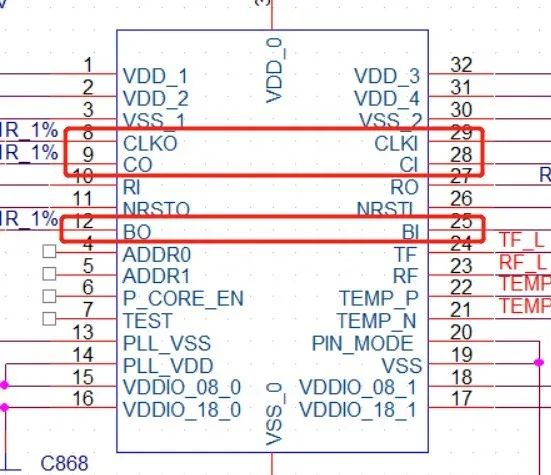

a. Det första scenariot;  Testtiden är i princip densamma som för ett OK -kort (vanligtvis ändras inte värdet på X varje gång den testas) (testtiden avser tiden från att trycka på starttestknappen till LCD -skärmen som visar resultatet "ASIC NG: (X)").  Denna situation orsakas troligen av onormal lödning av den främre och bakre CLK-, CI- och BO -motstånden i XTH -chipet, så det är viktigt att fokusera på dessa 6 motstånd.  Den låga sannolikheten beror på onormal lödning av följande stift i X-1, X och X+1-chips:

(b). Det andra scenariot;  Testtiden är nästan dubbelt så lång som för OK -kortet (ibland kan X -värdet ändras under varje test, och ibland x = 0);  För närvarande innehåller loggen vanligtvis följande information (det röda numret kanske inte nödvändigtvis är 13, beroende på vilket uttag ledningsnätet är anslutet till);  Under testningen antas att domänspänningarna för nästan alla domäner framför det onormala läget är mindre än 0,3V, och domänspänningarna för den bakre domänen är nästan alla högre än 0,34V.  Denna situation orsakas av att chipet inte lödas ordentligt, vanligtvis 1,8V, 0,8V, RXT, CLK är inte lödda ordentligt.  Föreslå direkt att mäta domänspänningen för att hitta var problemet uppstår.  Metoderna 1v8 och RO-kort som används i steg 1 kan också hitta platsen för anomalin.

(c). För närvarande har det mesta av underhållsupplevelsen hittat mikro kortkretsar (0-several hundra ohm) mellan signaler, som orsakas av det låga motståndet hos spånstift.  Du kan först använda en varmluftspistol för att löda och se om det är OK.

(5). Om en enda korts datorkraft är låg, här är en bekväm och snabb metod för att hitta och reparera den - det vill säga logga in på IP genom kitt programvara för att observera om domänens arbetsspänning och nonce -retur är normal och reparera den enligt Puttys logginformation.

Den specifika operationen är som följer:

(1). Öppna maskinens IP -adress med inmatningsproblem och klicka på Öppna

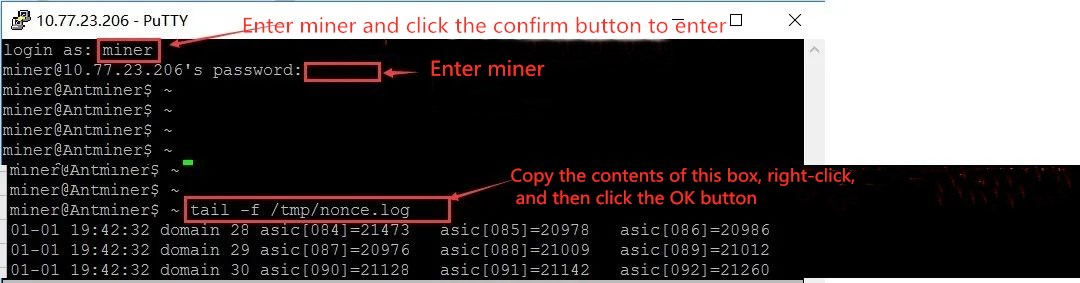

(2). Genom att ange användarnamn, lösenord och testkommando kan du se statusen för icke -retur och spänningsdomän.  Om det finns onormala förhållanden i nonce och domänspänning kan du mäta och reparera baserat på det tryckta onormala chipet.

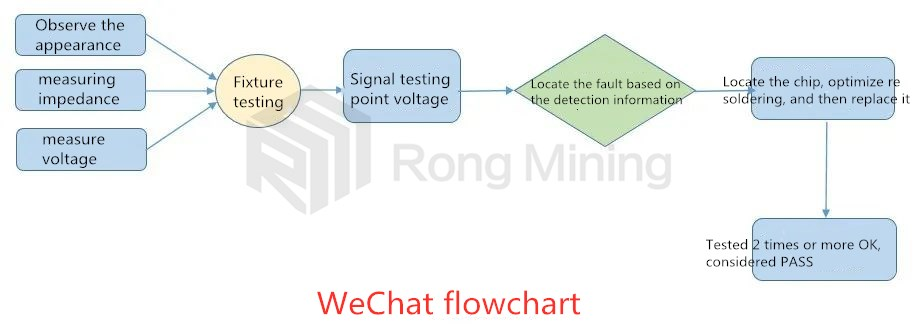

Slutligen skulle jag vilja dela med dig en reparationsprocess i hopp om att ge hjälp för allas tänkande när jag reparerar gruvmaskiner:

Ovanstående är min ingenjörs kvalitetsanalys och bearbetningsmetod för S19 -maskinen.  Om du har några frågor kan du konsultera oss
